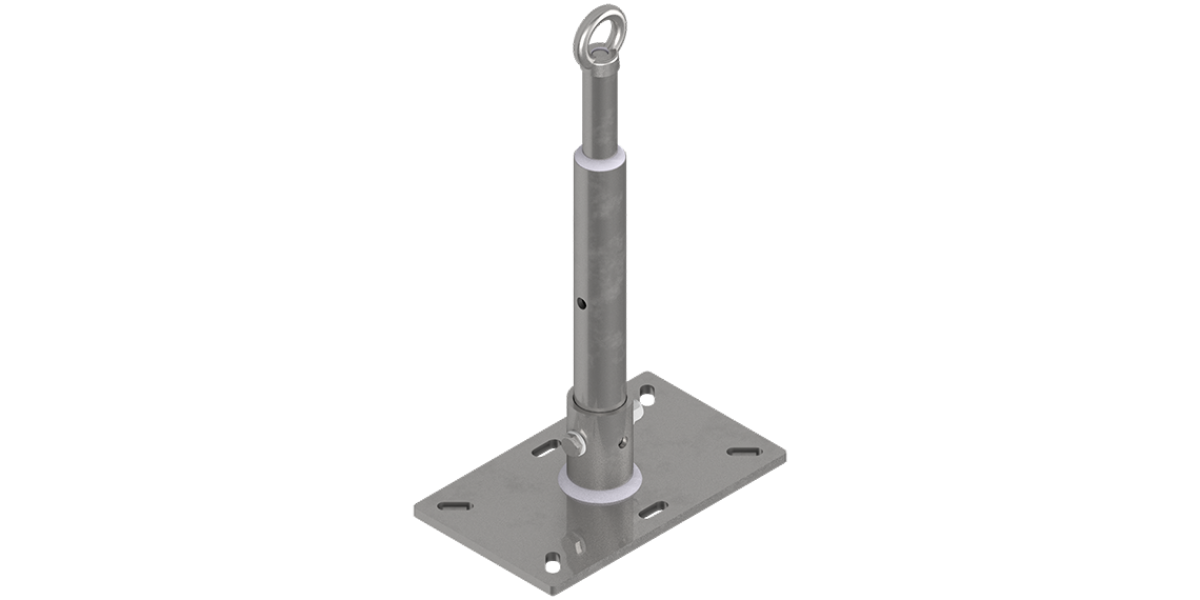

Palo metallico indeformabile regolabile - Tipo A

Cod: SL PAL PR - Tipo A

Applicazioni Civili Industriali

Descrizione Palo metallico indeformabile Tipo A (SL PAL PR)


Il Palo metallico indeformabile Tipo A (SL PAL PR) è un punto di ancoraggio progettato secondo le norme UNI EN 795:2012 - UNI CEN/TS 16415:2013 - UNI 11578:2015 Tipo A e C utilizzabile su superfici verticali, orizzontali e inclinate. Lo scopo del dispositivo di ancoraggio è predisporre un sistema che permetta l’ancoraggio di un dispositivo di protezione individuale e garantire che lo stesso, se correttamente applicato, non possa staccarsi involontariamente.

Devono essere utilizzati esclusivamente collegamenti conformi alla norma UNI EN 362 con marcatura CE che non generino forze maggiori di 6 kN in corrispondenza del dispositivo di ancoraggio.


Composizione e caratteristiche tecniche Palo metallico indeformabile Tipo A (SL PAL PR)

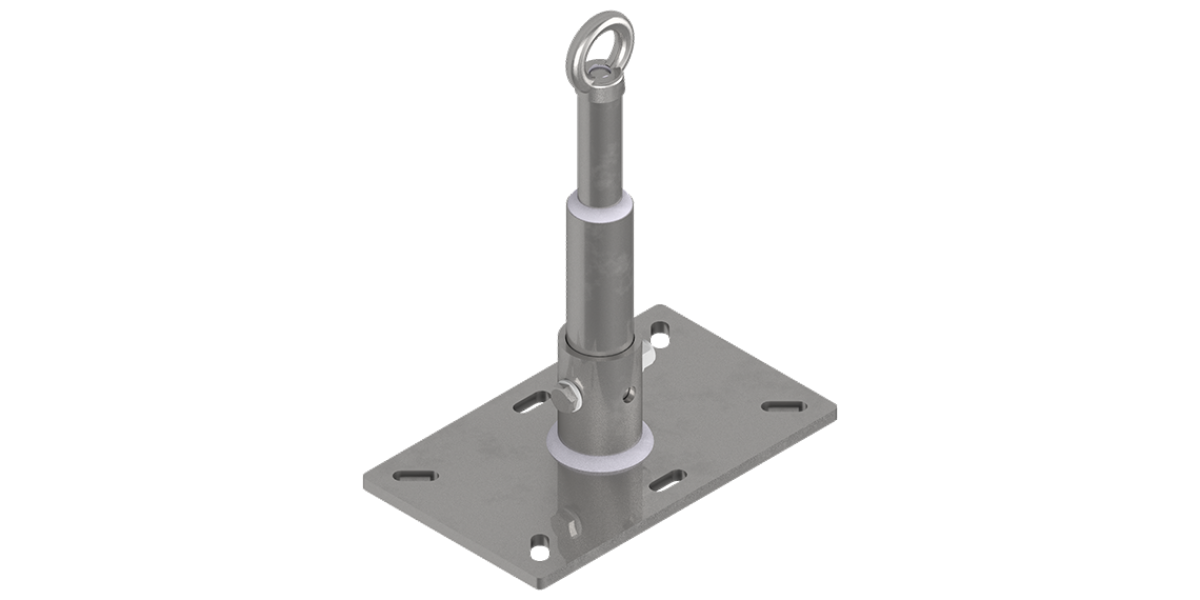

Il materiale di cui è costituito il Palo metallico indeformabile Tipo A (SL PAL PR) è S355JR zincato a caldo e a freddo. Il palo è composto da due elementi: il palo e la base. Il palo è realizzato con un profilo tondo cavo diametro 48 mm lunghezza 340 mm nel quale viene innestato per una lunghezza di 50 mm un tondino diametro 32 mm, al quale è assicurato un golfare per il fissaggio del dispositivo anticaduta.

Il fissaggio del golfare è realizzato tramite saldatura. La base è realizzata con una piastra forata, piegata o dritta, in acciaio S355JR o in acciaio INOX a norma DIN AISI 304 , che consente il fissaggio alla struttura sottostante dell’edificio. La piastra di base ha dimensioni 180 x 300 x 10 mm. I due elementi vengono innestati tra loro e fissati con una vite metrica passante. È possibile tagliare il palo regolandolo in altezza.


Scheda tecnica Palo metallico indeformabile Tipo A (SL PAL PR)


Codice SL PAL PR
Modello Palo metallico indeformabile
Descrizione

Palo indeformabile in acciaio zincato a caldo H 50, regolabile in altezza con piastra piana disponibile colorazioni RAL

Materiale principale Acciaio zincato S355JR
Materiale alternativo Acciaio INOX a norma DIN AISI 304
Dimensioni
Base 180 x 300 xsp. 10mm
Altezza 550 mm - Diametro 48 mm
Classificazione dispositivo Tipo A
Norma di riferimento UNI EN 795:2012 - UNI 11578:2015 - UNI CENT/TS 16415:2013
Peso kg

Palo 3.6 kg + Base 4.6 kg

Numero massimo di utilizzatori 2
Carico umano max kg 120 kg per ogni operatore + attrezzature
Numero e dimensione punti fissaggio

Fori n. 6 Diametro 13 mm

Freccia massima e utilizzo / Deformazione massima (vedi specifiche al paragrafo 8.2.8 - carichi massimi e freccia del manuale)
Distanza massima per linee tra due ancoraggi Dmax = 15,00 m con assorbitore

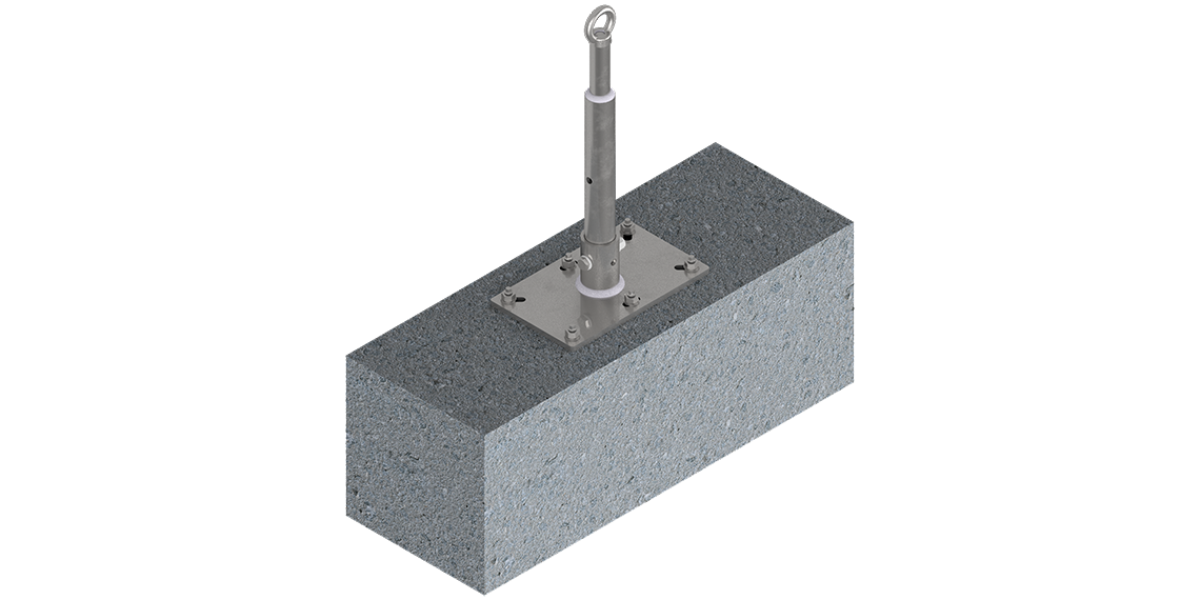

Configurazione e Posizionamento Palo metallico indeformabile Tipo A (SL PAL PR)



La distanza tra due elementi primari può essere compresa tra 5 e 15 m per distanze maggiori è necessario un elemento intermedio. È obbligatorio utilizzare l’assorbitore di energia.
Per il montaggio è necessario attenersi scrupolosamente all’elaborato grafico rappresentante la disposizione planimetrica degli elementi sulla copertura.



Garanzia Palo metallico indeformabile Tipo A (SL PAL PR)


Sicurlive Group offre una garanzia sul Palo metallico indeformabile Tipo A (SL PAL PR) di 15 anni.

Categoria Tipo A
Materiale Acciaio zincato S355JR Acciaio inox AISI 304
Fissaggio Viti metriche Viti per legno Barre con resina
Normativa UNI EN 795:2012 UNI CEN/TS 16415:2013 UNI 11578:2015
Supporto CLS Legno Acciaio
Operatori 2
Garanzia Sicurlive 15 anni
