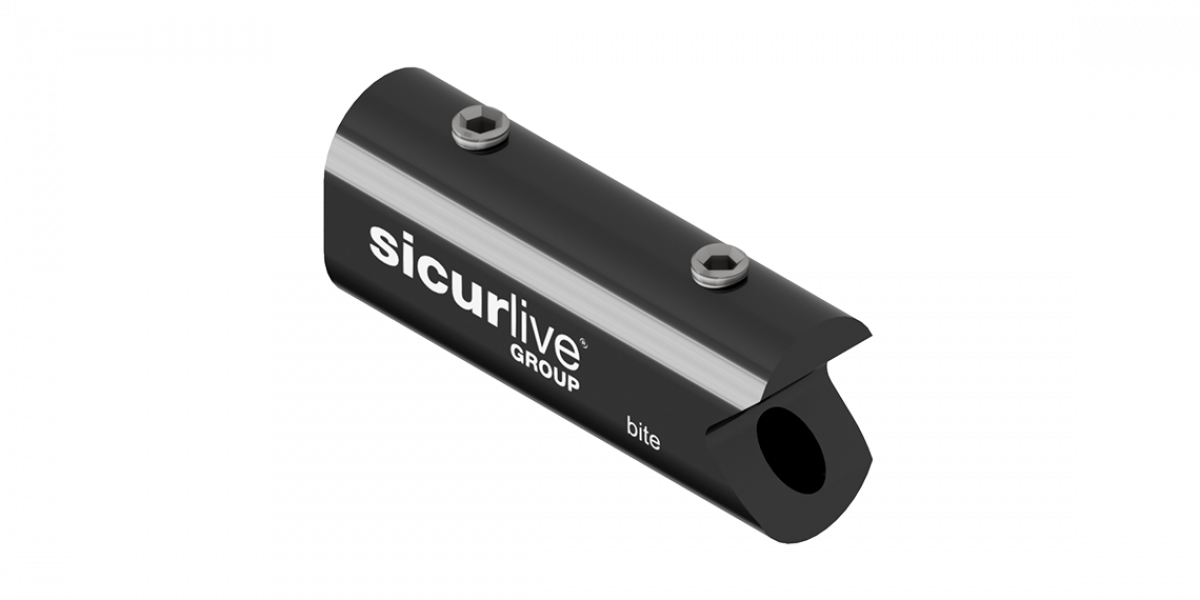

Elemento di bloccaggio per la fune

Cod: SL SICURBITE Ø8

Descrizione Dispositivo Elemento di bloccaggio per la fune (SL SICURBITE Ø8)


L'elemento di bloccaggio per la fune (SL SICURBITE) è un elemento necessario a fermare funi in acciaio inox 133 fili diametro 6 mm. Si utilizza in sostituzione dei morsetti.



Scheda tecnica Elemento di bloccaggio per la fune (SL SICURBITE Ø8)


Codice SL SICURBITE
Modello Elemento di bloccaggio per la fune
Descrizione Elemento necessario per fermare funi in acciaio inox
Materiale principale Alluminio 6060
Materiale alternativo  -
Dimensioni

85 mm x 36 mm, sp. 24 mm
Classificazione dispositivo Accessorio
Norma di riferimento -
Peso kg 0,132 kg esclusi grani di fissaggio
Funi utilizzabili
  • Fune Ø 8 mm 133 fili (7x19) acciaio zincato con redance zincata
  • Fune Ø 8 mm 133 fili (7x19) acciaio INOX con redance INOX
Carico umano max kg -
Numero e dimensione punti fissaggio

Fissaggio con Grani filettati M8 INOX con coppia di serraggio di 20 Nm
Installazione
  • Inserire la fune nel dispositivo (FORO 1) e risvoltarla per circa 45
  • Reinserire la fune nel dispositivo (FORO 2
  • Inserire la redance in maniera da creare un’asola nella fune metallica
  • Tensionare la fune in maniera da far alloggiare la redance nell’incavo del dispositi
  • La fune deve fuoriuscire dal foro 2 per almeno 15
  •  Serrare i grani con una coppia di 20 Nm
Carico di rottura

  • Fune Ø 8 mm 133 fili (7x19) acciaio zincato: 43 kN (rottura fune)

  • Fune Ø 8 mm 133 fili (7x19) acciaio zincato: 43 kN (rottura fune)


Garanzia Elemento di bloccaggio per la fune (SL SICURBITE Ø8)


Sicurlive Group offre una garanzia sul Elemento di bloccaggio per la fune (SL SICURBITE) di 15 anni.

Categoria Accessori
Materiale Alluminio 6060
Fissaggio Grani
Garanzia Sicurlive 15 anni
